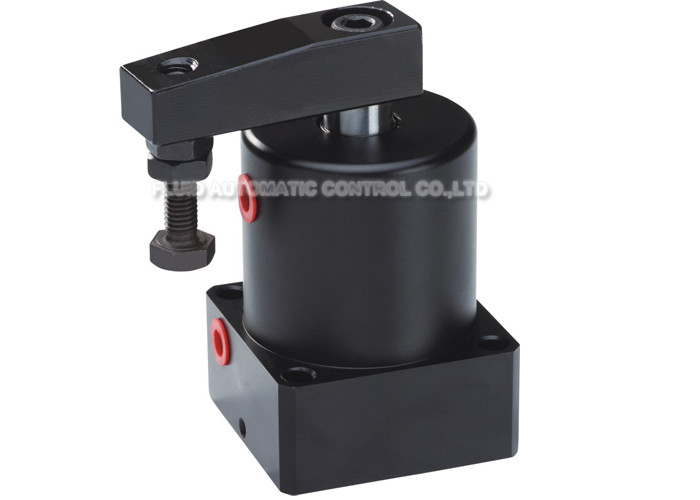

Name: Type rotatoire de double de cylindre de série de SRC bride pneumatique temporaire de torsion
Brand: FENGHUA FLUID AUTOMATIC CONTROL CO.,LTD
SKU: SRCR 32*13
Price: 50.00 USD
Availability: InStock

Aperçu Produits Cylindre pneumatique d'air

Type rotatoire de double de cylindre de série de SRC bride pneumatique temporaire de torsion

Détails sur le produit:

Lieu d'origine:	Ningbo Chine (continent)
Nom de marque:	FLUIDAC or OEM
Numéro de modèle:	SRCR 32*13

Conditions de paiement et expédition:

Quantité de commande min:	1PCS
Détails d'emballage:	Boîtes, cartons, cas en bois, palettes
Délai de livraison:	D'ici 20 jours après réception du paiement ou du dépôt
Conditions de paiement:	Dépôt de TTT Advance/30%, 70% par la copie Bill oflading, Western Union, Paypal
Capacité d'approvisionnement:	2000PCS par mois

Contact

Description de produit détaillée

Matériel:	Alliage d'aluminium	Milieu de fonctionnement:	Air
Modèle de mouvement:	Double action	Tempeture fonctionnant:	0~60℃
Taille de trou (millimètres):	25/32/40/50/63	Taille gauche:	M5*0.8
Pression de fonctionnement:	0,15 MPA to1.0	Lubrification:	Non-lubrifiant
Coussin:	Coussin en caoutchouc	Nom de produit:	Cylindre de bride de torsion de SRC
Mettre en évidence:	double cylindre pneumatique temporaire de src , cylindre pneumatique temporaire de bride de torsion double , cylindre temporaire pneumatique de src double

Type rotatoire cylindre de double de torsion de série de SRC cylindre pneumatique temporaire de bride

Code de commande
SRC	R	32	13	□
Code de série	Direction rotatoire	Cylindre	Course (poussée)	Type de plat
SRC : Cylindre de bride de torsion	R : Droite L : Gauche	25mm~63mm	25:11 millimètre 32:13 millimètre 40:13 millimètre 50:15 millimètre 63:15 millimètre	Blanc : Plat simple D : Double plat (non disponible pour φ25)

Spécifications
Trou	25	32	40	50	63
Modèle de mouvement	Double action
Milieu de fonctionnement	Air
Pression de fonctionnement	1.5~9.5 (150-950) kg/cm2 (kpa)
Température de fonctionnement	0~60℃
Course fonctionnante	30~500mm/sec
Course tournante	11	13		15
Poussée de la course	11	13		15
Angle tournant	90° peut être adapté aux besoins du client (0°, 45°, 90°)
Direction tournante	Gauche de tour [de droite à gauche] - L, droite de tour [de gauche à droite] - R
Direction de coussin	Tampon en caoutchouc de Gacket
Lubrification	Mode libre d'approvisionnement
Taille gauche	M5*0.8

Dimension

Trou (millimètres)	St		A1	A2	A3	B	C	D1	D2	E1	E2	F	G1	G2	H	Je	J	K	L	M	N₁	O	P	Q	R	S	T	U
φ25	22	67	89	80	—	65	23	□16	□16	M6*1.0P	φ6	6	50	120	8	φ35	38	30	φ4.6	M5*0.8P	35	8	13	φ6.8	φ11.5	φ14	5	8,5
φ32	26	82	108	100	127	78	28	□19	□19	M8*1.25P	φ8	8	70	140	9	φ46	50	40	φ5.6	Pinte 1/8	50	9,5	23	φ9	φ14	φ16	7	9,5
φ40	26	82	108	104	127	78	28	□19	□19	M8*1.25P	φ8	8	75	140	9	φ55	60	48	φ6.8	Pinte 1/8	55	9,5	23	φ9	φ14	φ16	7	9,5
φ50	30	94	124	117	146,2	90	31	□25,4	□22,2	M10*1.5P	φ8	10	85	160	10	φ65	70	58	φ6.8	Pinte 1/8	60	11,1	29	φ11	φ18	φ20	9	12,5
φ63	30	94	124	117	146,2	90	31	□25,4	□22,2	M10*1.5P	φ8	10	95	160	10	φ78	83	67	φ9	Pinte 1/8	70	11,1	29	φ11	φ18	φ20	9	12,5

Type rotatoire de double de cylindre de série de SRC bride pneumatique temporaire de torsion 1
