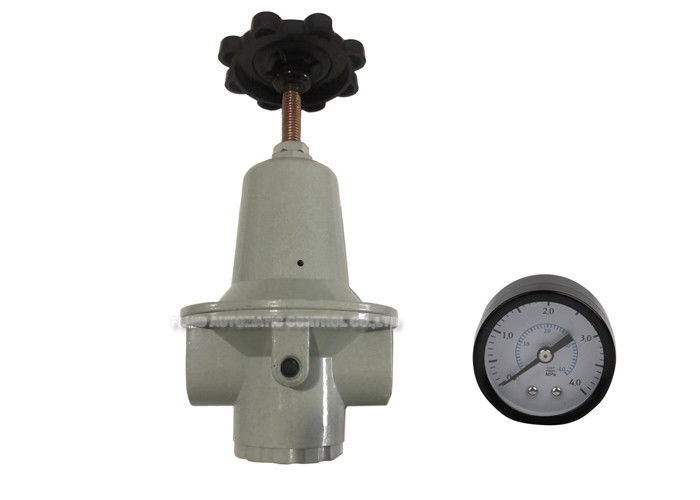

Ligne régulateur réglable pneumatique d'air de piston, taille G2 de tuyau de port de SourceTreatment d'air »
Ligne de tuyau de série de Q régulateur d'air, filtre à air et taille gauche jusqu'à 2" de graisseur d'air grande par exemple QTY-50 avec » taille G2 gauche résistante
Détail rapide :
* matériel moulant sous pression en aluminium de corps
* mode de travail avec à piston
* taille gauche G1/4 », G3/8 », G1/2 », G3/4 », G1 », G1-1/4 », G1-1/2 », G2 »
* chaîne de pression 0.05~0.85MPa réglable
* pression atmosphérique d'entrée 1.0MPa
* filtrez la norme de la finesse 50Micron
* ligne application de tuyau, résistante
* conception stable, pression-résistance, long cycle de durée de vie
Caractéristiques :
| Milieu de fonctionnement |
Air comprimé |
| Pression d'utilisation |
0.05~0.85MPa |
| La température ambiante |
5~60℃ |
| Mode de travail |
À piston |
| Matériel de corps |
Alliage d'aluminium |
| Taille d'orifice de sortie d'entrée/d'air |
G1/4 " ~G 2" |
| Débordement |
Avec le débordement |
Caractéristiques :
1, milieu de travail : Source d'air
2, matériel de corps : Moulage en matrice en aluminium
3, matériel de bol de filtre : PC
4, matériel d'élément filtrant : En laiton ou en plastique
5, matériel de joint : NBR
6, pression d'utilisation : 0.05~0.85MPa
7, la température fonctionnante : 5~60℃
8, finesse de filtration : 50µ
9, montant le type : Support de canalisation
10, type de régulateur : À piston
11, taille gauche : G1/4 », G3/8 », G1/2 », G3/4 », G1 », G1-1/4 », G1-1/2 », G2 »
Modèles
| Quantité |
25 |
| Régulateur de pression de série |
TAILLE DE DN |
| 08 : G1/4 » 10 : G3/8 » 15 : G1/2 » 20 : G3/4 » 25 : G1 » 32 : G1-1/4 » 40 : G1-1/2 » 50 : G2 » |
Dimensions :
| Modèle NON. |
Taille gauche |
|
B |
D |
D1 |
D2 |
D3 |
D4 |
d |
l0 |
l1 |
l2 |
l3 |
E |
Lmax |
| QTY-08 |
G1/4 |
74 |
64 |
φ80 |
φ44 |
φ60 |
φ52 |
φ60 |
φ31 |
20 |
57 |
70 |
8 |
70 |
180 |
| QTY-10 |
G3/8 |
74 |
64 |
φ80 |
φ44 |
φ60 |
φ52 |
φ60 |
φ31 |
20 |
57 |
70 |
8 |
70 |
180 |
| QTY-15 |
G1/2 |
74 |
64 |
φ80 |
φ44 |
φ60 |
φ52 |
φ60 |
φ31 |
20 |
57 |
70 |
8 |
70 |
180 |
| QTY-20 |
G3/4 |
106 |
105 |
φ120 |
φ60 |
φ97 |
φ52 |
φ90 |
φ45 |
30 |
77 |
108 |
9 |
85 |
240 |
| QTY-25 |
G1 |
106 |
105 |
φ120 |
φ60 |
φ97 |
φ52 |
φ90 |
φ45 |
30 |
77 |
108 |
9 |
85 |
240 |
| QTY-32 |
G11/4 |
133 |
100 |
φ120 |
φ64 |
φ97 |
φ52 |
φ90 |
φ63 |
40 |
110 |
108 |
9 |
95 |
275 |
| QTY-40 |
G11/2 |
133 |
100 |
φ120 |
φ64 |
φ97 |
φ52 |
φ90 |
φ63 |
35 |
110 |
108 |
9 |
90 |
275 |
| QTY-50 |
G2 |
133 |
100 |
φ120 |
φ64 |
φ97 |
φ52 |
φ90 |
φ63 |
35 |
110 |
108 |
9 |
90 |
275 |
Liste de pièces
| SYMBOLE NON. |
NOM DE PIÈCES |
MATÉRIEL |
QUANTITÉ |
| 1 |
Corps de valve |
Alliage d'aluminium |
1PCS |
| 2 |
Chapeau inférieur |
Alliage d'aluminium |
1PCS |
| 3 |
Joint circulaire inférieur de chapeau |
NBR |
1PCS |
| 4 |
Petit ressort |
Acier de ressort |
1PCS |
| 5 |
Éjecteur Rod |
Barre ronde en acier |
1PCS |
| 6 |
Garniture |
NBR |
1PCS |
| 7 |
Grand chapeau d'éjecteur de ressort |
Alliage d'aluminium |
1PCS |
| 8 |
Cachetage de chapeau d'éjecteur |
NBR |
1PCS |
| 9 |
Joint circulaire de chapeau d'éjecteur |
NBR |
1PCS |
| 10 |
Mise sous forme de tablette |
Plaque d'acier |
1PCS |
| 11 |
Grand ressort |
Acier de ressort |
1PCS |
| 12 |
Chapeau supérieur |
Alliage d'aluminium |
1PCS |
| 13 |
Ajustement de Rod |
Barre ronde en acier |
1PCS |
| 14 |
Écrous de réparation |
Barre ronde en acier |
1PCS |
| 15 |
Manipulateur |
Plastique |
1PCS |
| 16 |
Piston |
Alliage d'aluminium |
1PCS |
Organigramme :
Unités d'équipement de préparation d'air, unités de traitement de source d'air, ligne unités de tuyau de service aérien
