Application

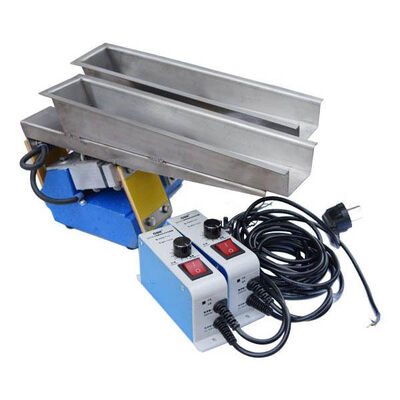

Les alimentateurs vibrants électromagnétiques miniatures GZV sont largement utilisés dans diverses industries, notamment l'industrie légère, l'industrie chimique, l'industrie alimentaire et autres. Ils sont conçus pour l'alimentation de matériaux en poudre et granulaires, permettant un contrôle centralisé et un contrôle automatique dans le processus de production.

 Caractéristiques

L'alimentateur vibrant électromagnétique miniature est un nouveau type d'équipement d'alimentation. Comparé à d'autres dispositifs d'alimentation, il présente les caractéristiques suivantes :

1) Petite taille, poids léger, installation facile et faible bruit

2) Haute précision et capacité d'alimentation

3) Faible consommation d'énergie

4) Structure simple, facile à transporter et à régler

5) Les matériaux dans la goulotte d'alimentation sont transportés en continu pendant le processus d'alimentation, ce qui réduit les dommages à l'alimentateur

Structure et principe de fonctionnement

Composants principaux

Pièces principales des alimentateurs vibrants électromagnétiques GZV et GZVK :

Comme le montre l'image, l'alimentateur vibrant électromagnétique des séries GZV et GZVK est composé d'une goulotte d'alimentation, d'un système élastique, d'une armature, d'un électroaimant, d'une base moteur et d'un ressort d'amortissement, etc.

La goulotte et l'armature connectée à la goulotte forment la masse m1, la base moteur et le noyau, la bobine forment la masse m2. M1 et m2 sont connectés avec un ressort à lames. Et faire accorder la fréquence propre du système W et la fréquence de vibration forcée W, c'est-à-dire :

Z = ω/ω₀ = 0,9 ~ 0,95

Par conséquent, le système forme un système de résonance à double particule.
Courant alternatif (CA) monophasé après un redresseur demi-onde contrôlé au silicium alimentant la bobine du solénoïde. Une fois la ligne traversée, une tension s'ajoute à la bobine pendant le demi-cycle positif. Une force électromagnétique pulsée se produit entre le noyau et l'armature. Le noyau de fer et l'armature effectuent un mouvement relatif. Le système élastique stocke alors de l'énergie. Pendant le demi-cycle négatif, le système élastique libère de l'énergie, et le noyau de fer et l'armature effectuent un mouvement opposé. Ainsi, les deux particules effectuent une vibration alternative à la fréquence du CA. Comme il y a un angle de 20 degrés entre le fond de la goulotte et le fil de force d'excitation de l'aimant. Ainsi, le matériau effectue un mouvement decontinusautillant en parabole. Et les matériaux finissent de lancer de haut en bas en 1/50 de seconde. Ainsi, les matériaux semblent se déplacer uniformément en continu.

Performances et paramètres de base

Les alimentateurs vibrants électromagnétiques miniatures de la série GZV comportent 5 modèles. Pour les dimensions détaillées, les performances et les paramètres de base, veuillez vous référer au tableau et au graphique suivants.

                                               Apparence GZV1GZV2

Dimensions extérieures (mm)

Paramètres techniques de GZV

Armoire électrique

Les alimentateurs vibrants électromagnétiques miniatures des séries GZV et GZVK sont équipés d'armoires électriques de type XKZV - Ⅱ et XKZ - 5 g2, et d'un interrupteur d'alimentation, d'un bouton de contrôle de débit, d'un redresseur et d'un milliampèremètre indiquant le changement de courant, et il y a des prises pour le contrôle automatique sur le dessus de la boîte. Selon les besoins des utilisateurs, l'armoire électrique peut être réalisée en deux types : murale ou de contrôle total de l'écran de la machine d'alimentation.

Les dimensions de l'armoire électrique sont indiquées dans le tableau et le graphique ci-dessous.

alimentateurs vibrants électromagnétiques miniatures
